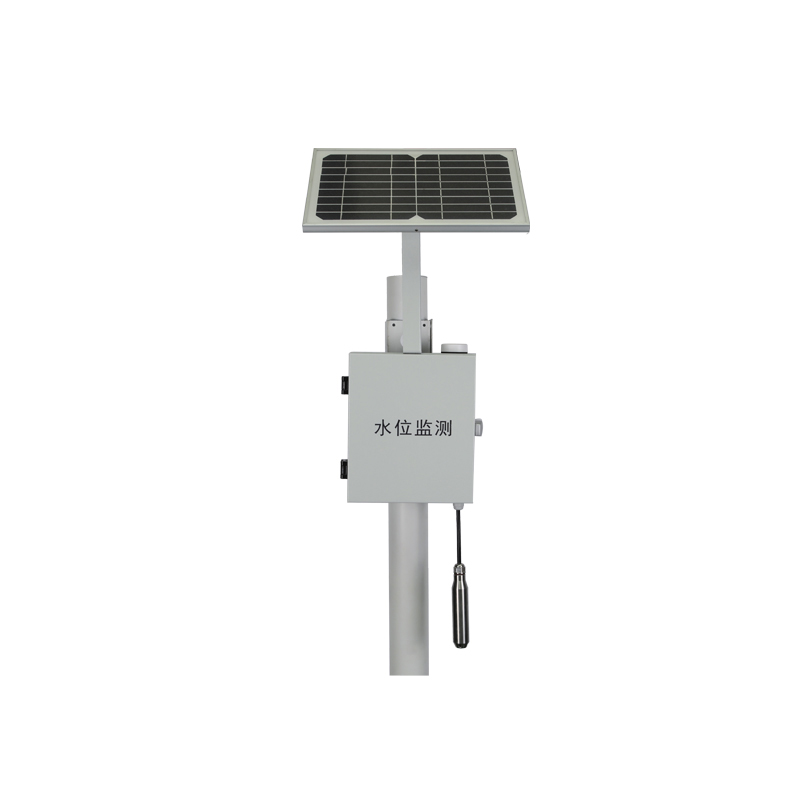

產品概述：

太陽能無線壓力式液位計核心部件采用全密封IP68防水設計，4-20MA全密封；符合國家標準DB50/T 826-2017液位計通用技術要求標準；潛入式液位測量儀器采集到水位后，直接通過4G網絡上傳云平臺以及小程序；供電采用太陽能充電技術，不受安裝環境影響；產品可達到20m的大量程，無光照情況下，可待機工作30天以上。

構造特點：

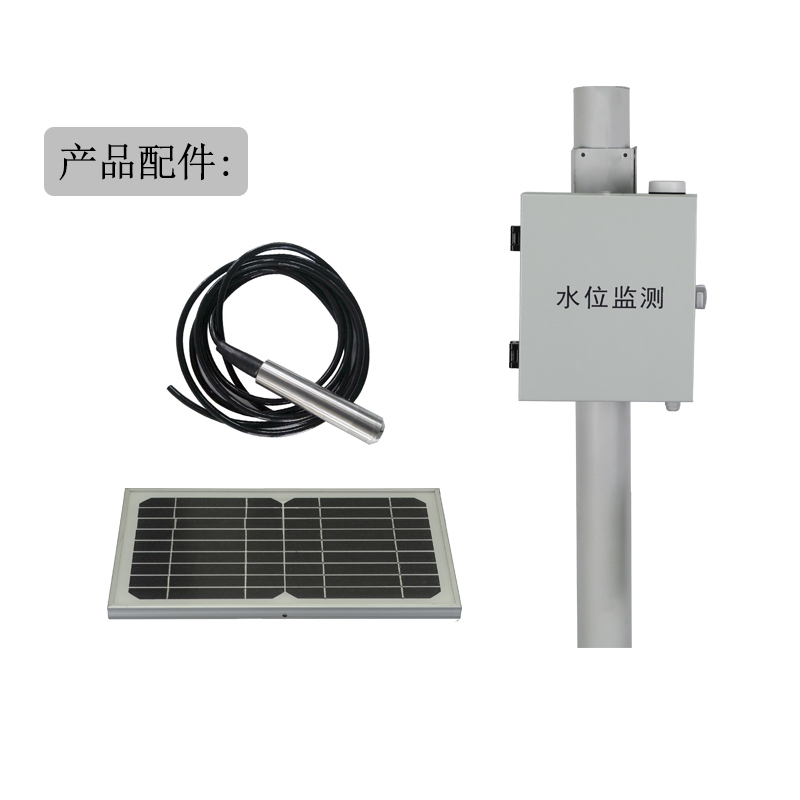

本儀器由主機控制器，太陽能板，液位傳感器等組成。其中，主機控制器有一個PG7防水接頭，直接外接液位傳感器。與其它液位計不同，本儀器的主機高度集成了RTU數據上傳模塊，太陽能控制器模塊，高性能鋰電池模塊，霍爾自動喚醒開關模塊，本儀器出廠時內部模塊裝配完成，不需要再進行內部結構的現場安裝，給現場安裝帶來了方便。

本儀器內置霍爾自動喚醒開關模塊，廠家在生產調試完成后，打包發貨時，會把設備調入睡眠模式，單片機進入深度休眠，此時設備的工作電流只有6個UA，待機時間可長達半年，適合長期物流運輸，或者倉庫存放。在啟用設備時，配有一塊圓形磁鐵，接觸外殼標識位，就可以喚醒深度休眠主機，此時，再用微信小程序配置有關參數。

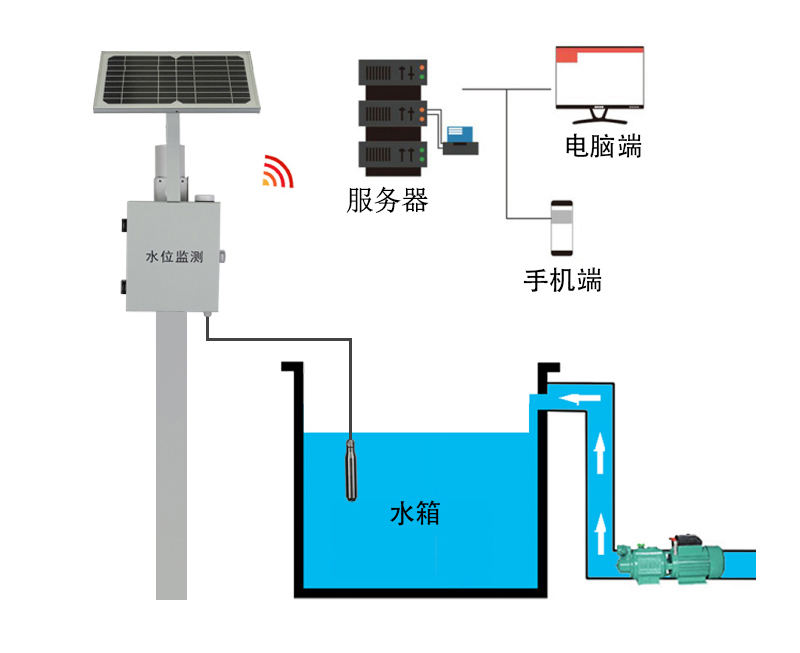

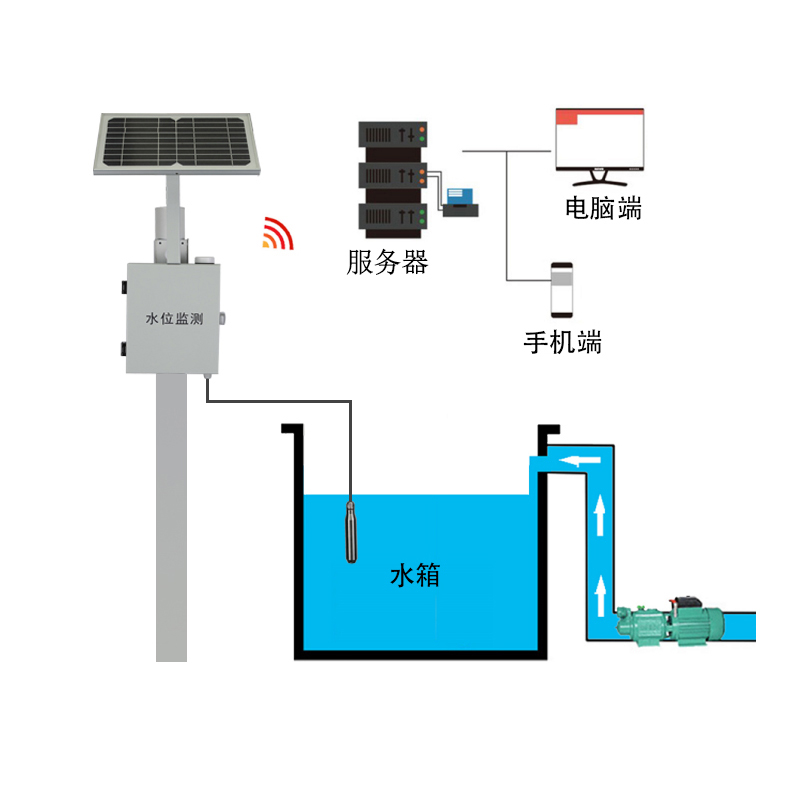

使用示意圖：

檢測原理：

變送器：利用壓阻效應，實現壓力與感芯片之間灌充的硅油，把壓力傳遞到敏感芯片, 敏感芯片通過導線與變送器專用放大電路連, 根據敏感芯片上的惠斯登電橋輸出的電信號與作用壓力的良好線性關系, 實現對壓力的準確測量。

液位傳感器：對液位測量的基本原理，就是把與液體深度成正比的液體靜壓力，通過變送器轉換成電流（或電壓）信號輸出，從而建立起輸出電信號與液體深度的線性對應關系，實現對液位（即液體深度）的測量。

傳感器：檢測到液位深度后，通過4-20MA二線的通訊方式，把數據傳送給主機控制器，主機控制器通過4G聯網模塊，把數據推送到物聯網云平臺，從而實時數據監測。

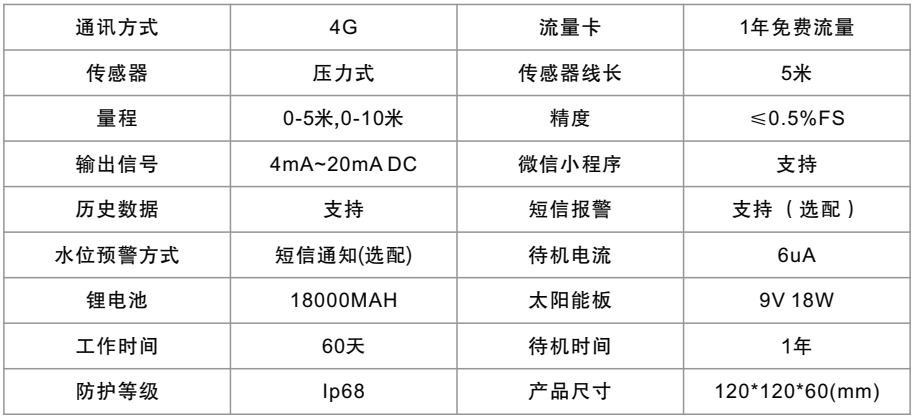

參數表：
