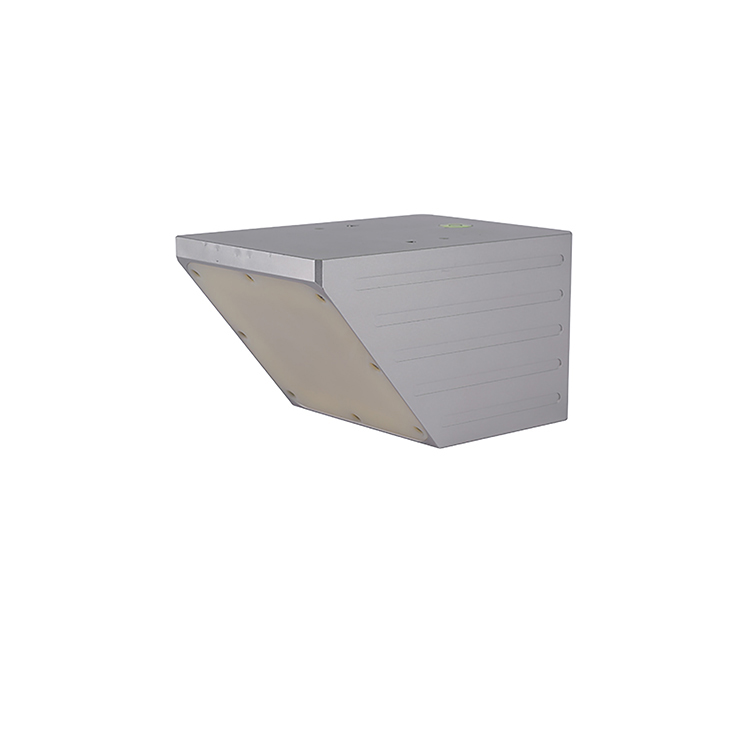

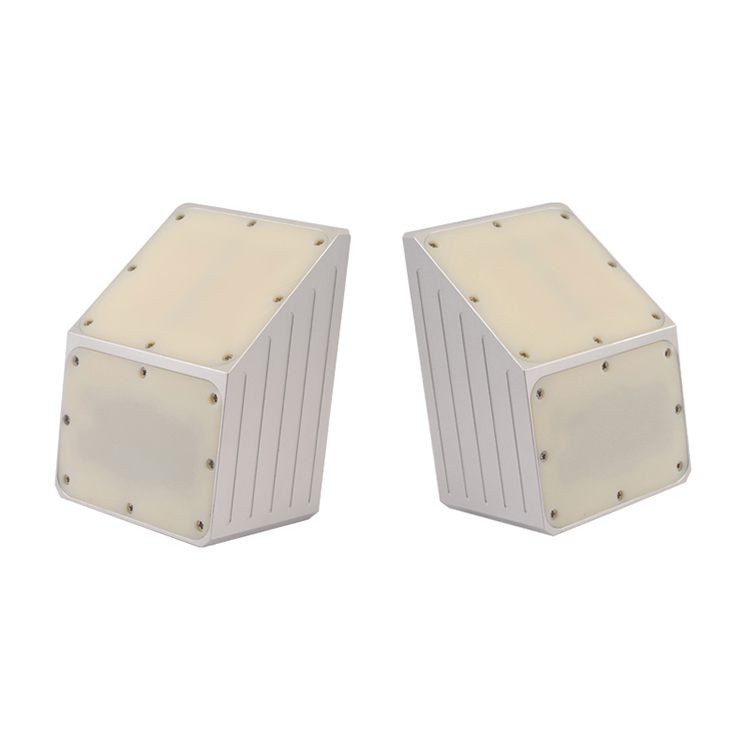

產品概述：

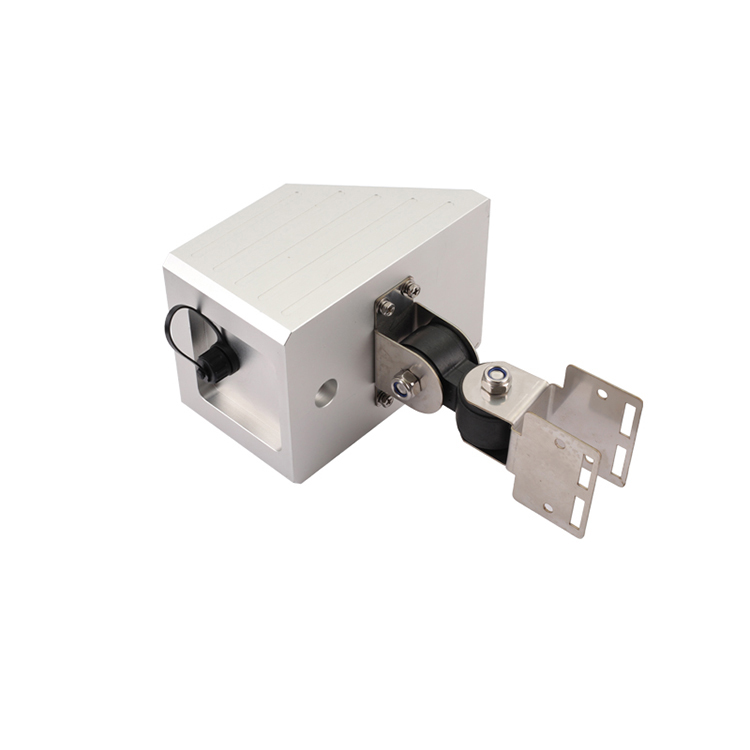

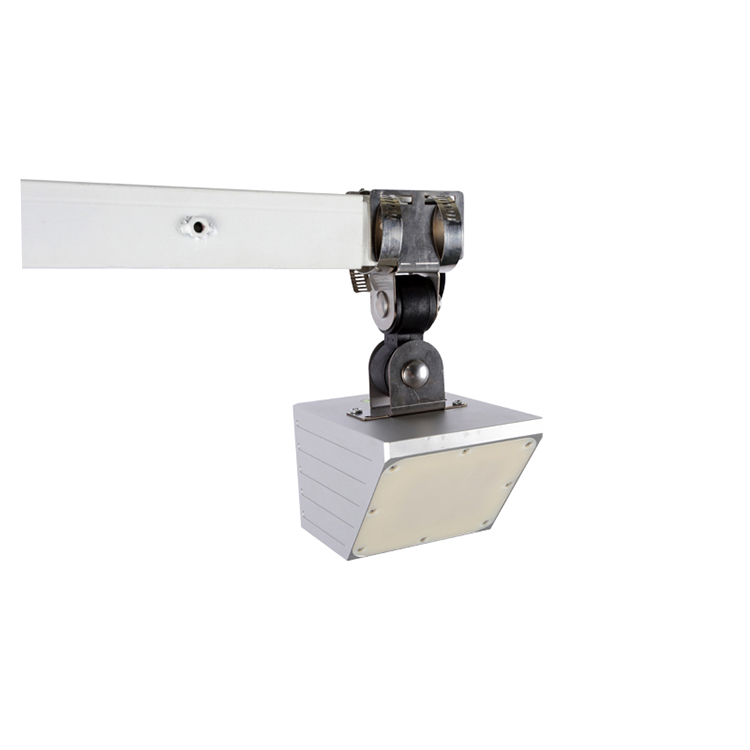

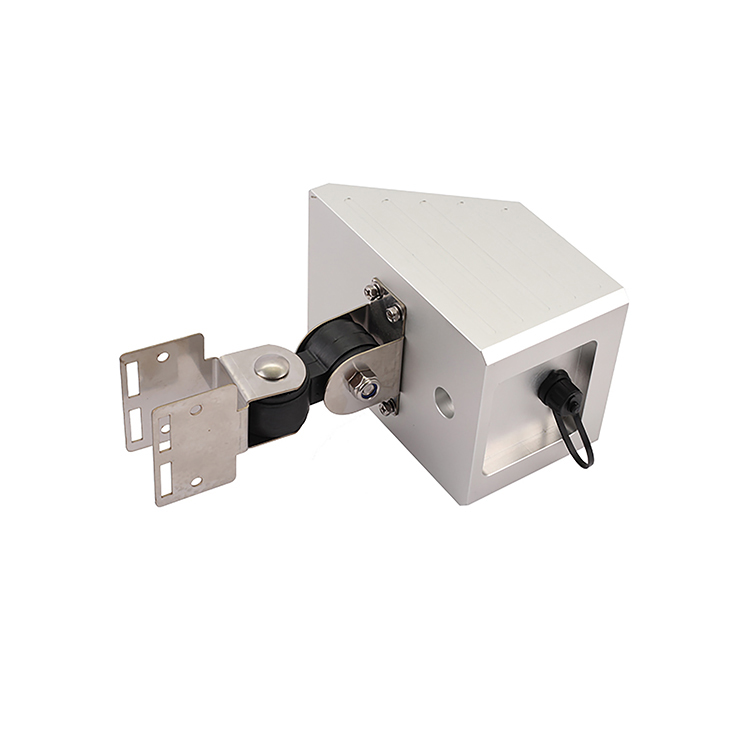

雷達流量計是一款集成微帶天線，射頻電路及信號處理電路的雷達傳感器模塊，直接輸出目標的速度信息，用于河道及地下管網流速測量；采用了全密封IP68防水設計，支持RS485或4-20MA或藍牙參數配置等通訊方式；工作頻率更高，帶寬更大，測量精度更高；量程可達到30m，盲區在0.4m以內；支架的固定方式安裝更方便。

結構特點：

基于自研CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度。最窄4°天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。一體化平板天線設計，大氣簡約。
模塊采用德國進口集成芯片，前置低噪聲放大器，超高靈敏度。高超的PCB布技術，超低中頻采樣噪聲，穩定可靠的算法加持。

使用示意圖：

檢測原理：

雷達流量計主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并經過模型計算得到過水?dāng)嗝嫫骄魉?，再結合水位計測得的水位以及斷面信息算出過 流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。

產品參數：
