產品簡介：

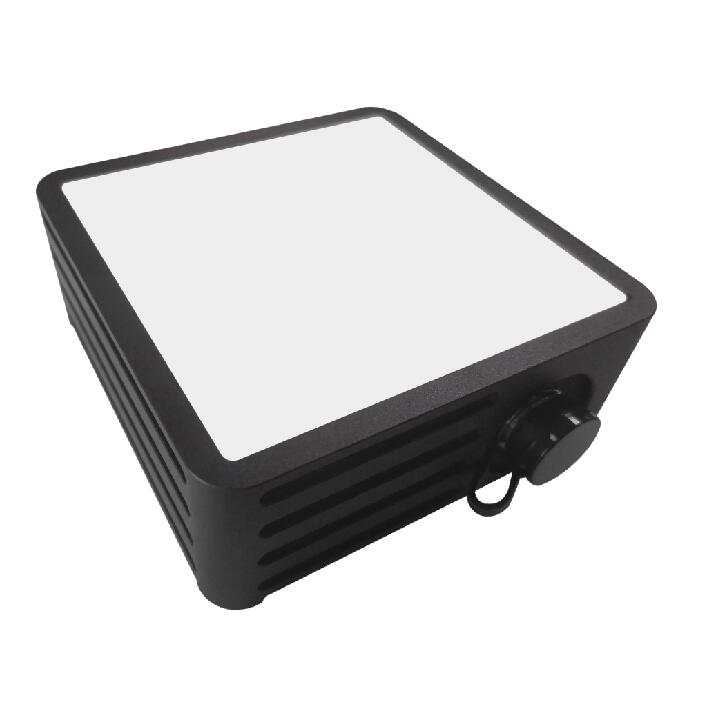

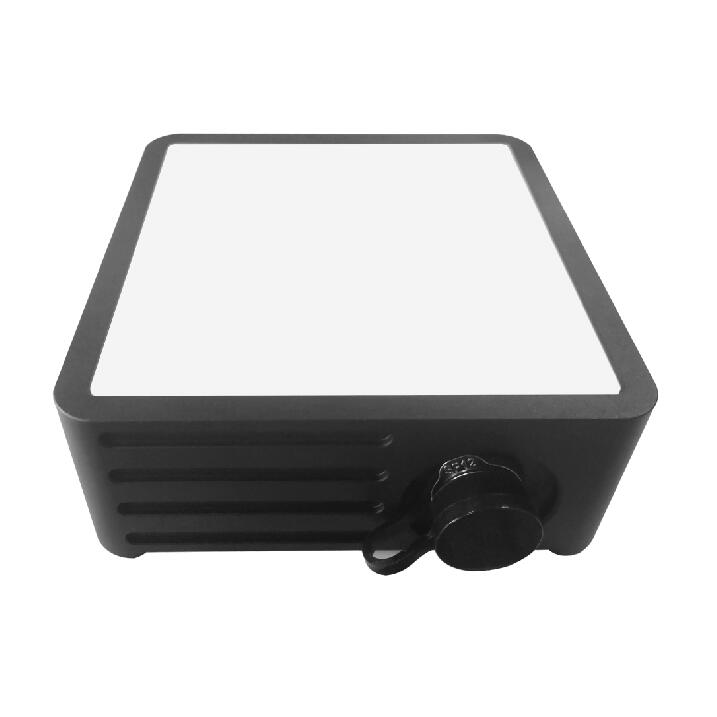

電波流速儀是我司自主研制的一款非接觸式流速探測設備，可用于監測天然河流、明渠、地下管網等水體表面流速及輔助水處理作業。 本電波流速儀工作在24GHz ISM 頻段，采用CW方式，可全天候?qū)崟r(shí)探測水體流速信息，不受氣候、溫度、水面水汽及水中污染物影響。產品內置高效的后端處理算法，能夠準確得 出水流速度。本產品提供三種標準物理電路接口：RS232、RS485(默認)、4~20mA。

產品特性:

√ 24GHz CW平面微帶雷達，帶鎖相環，頻度穩定度高

√ 非接觸式測量、安全低損、維護少、不受泥沙等影響

√ 全天候工作，不受溫度影響，抗干擾能力強

√ 測量運行和休眠模式相結合，節能降耗

√ 多種接口方式提供，便于接入平臺系統

√ IP67 防水設計，適用各種野外環境

√ 外觀小巧緊湊，超高性價比

√ 安裝簡單，土建量少

應用場景:

•河道、灌渠、防汛等流速監測

•環保排污、水資源監測

•城市防洪、內澇等監控

•山區暴雨性洪水監測

技術指標:

尺寸信息:

流速儀孔位及相關尺寸如圖：

出廠配置:

流速儀出廠裝箱清單

流速儀出廠通訊及工作模式

接口定義:

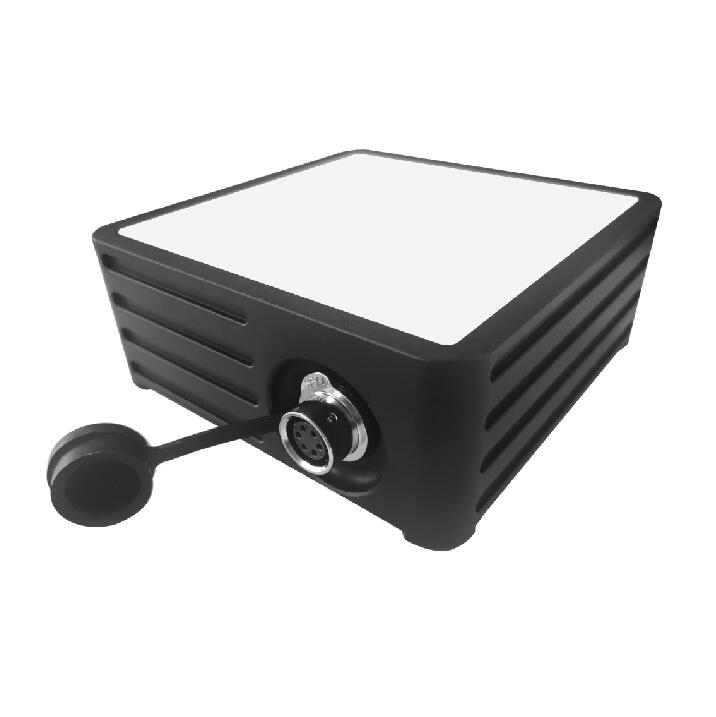

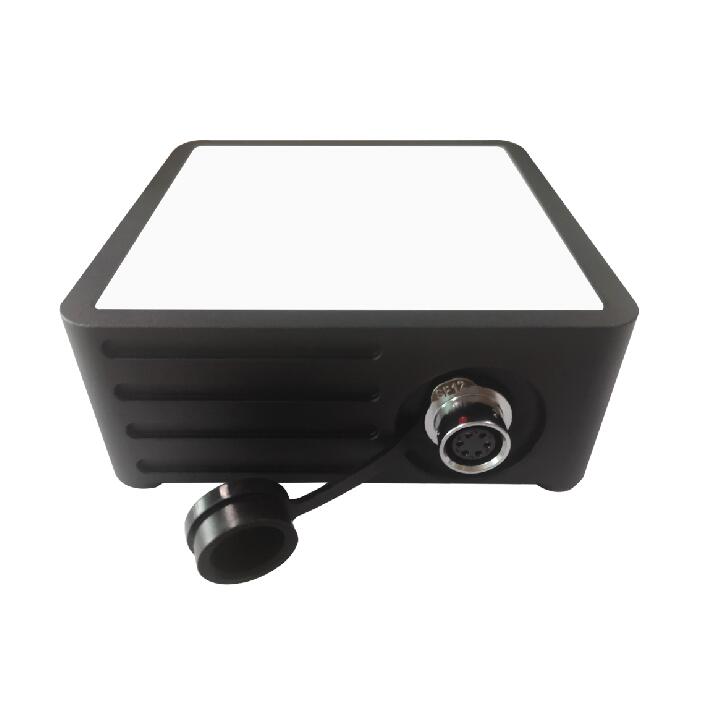

電波流速儀與 RVV 通訊線的硬件連接器選用的是六芯航空插頭。設備端安裝的是六芯航 空插座的母座，使用時將母座上套著的保護套撥開，接線端采用航空防水連接器

如圖所示：

                   航空插座                         航空防水連接器

航空插頭插入的時候兩部分的紅點要對齊，如圖中標記 3 所示的地方，同時拿住標記 1 所示的地方用力插入，聽到啪的一聲響即可插好。拔掉的時候，手拿住標記 2 所示的地方向 外拔即可拔掉。

連接測試:

設備出廠為 RS485 連線，所以按照 RS485 通訊連線以及電源線接好，同時通過轉換器將 線接到電腦端。連接示意圖如下。
